叶形曲面模具五轴加工：从装夹、开粗到曲面精加工

叶形、叶片和自由曲面模具通常同时包含深浅变化、狭窄尖端、连续曲率和装配孔位。只靠三轴加工时，刀具伸出量、刀轴角度和装夹次数容易受到限制；如果换面装夹较多，还可能产生基准转换误差。五轴
CNC
加工可以调整刀具姿态，更好地接近复杂曲面，并减少部分二次装夹。

本文以一组叶形凹模、凸模型芯和分体配件为例，整理从工艺评审到精加工、抛光和配合检查的基本思路。文中不预设材料牌号和最终公差，实际参数应以客户图纸、材料状态和设备验证为准。

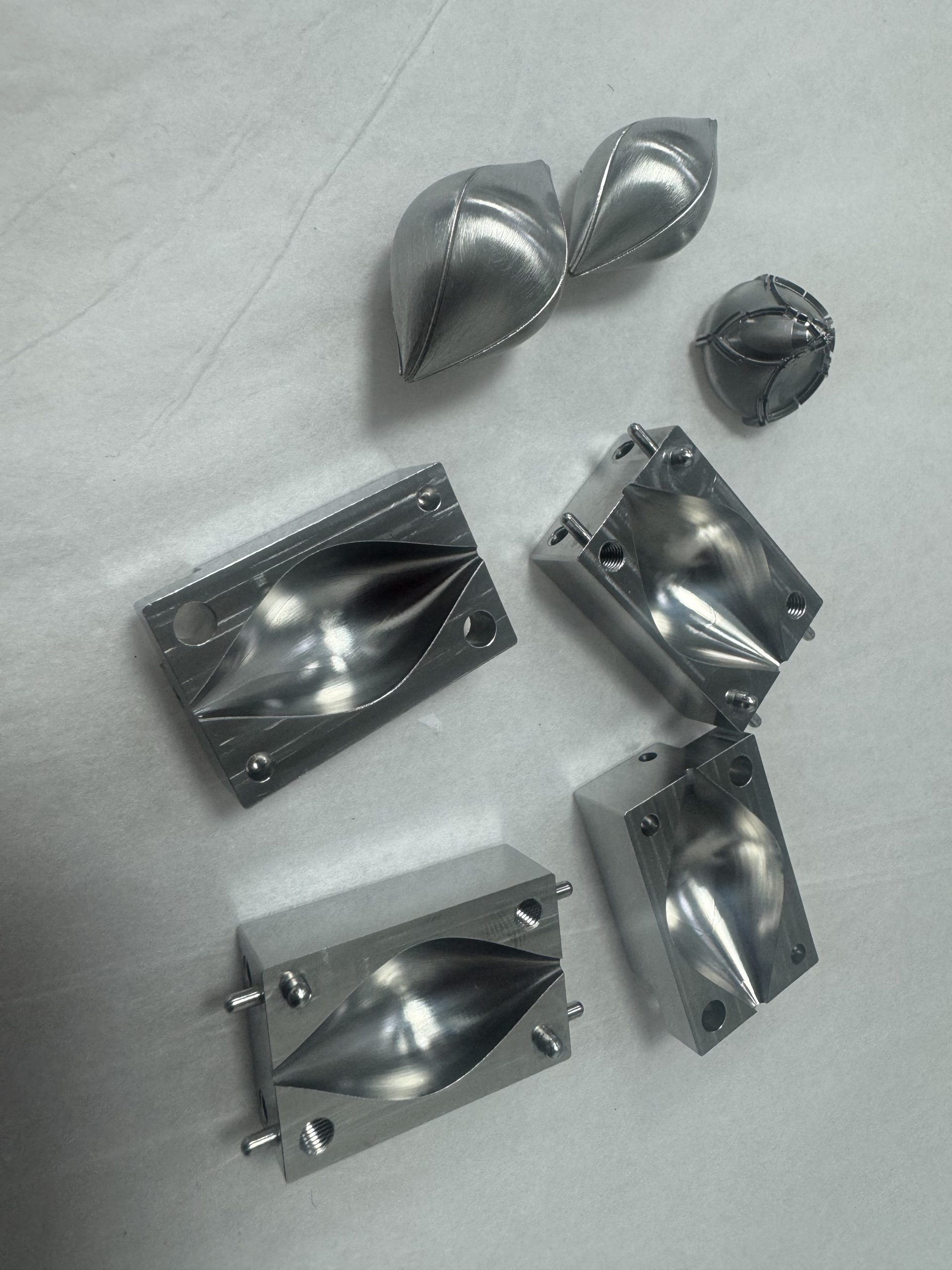

叶形曲面模具型腔、型芯及分体配件实物。

案例零件有哪些加工难点？

这组工件主要由凹模型腔模块、对应的叶形凸模型芯以及球形或分体小配件组成。叶尖位置狭窄，曲面方向连续变化，凹凸模还需要在装配后保持轮廓匹配。主要难点不是单一尺寸，而是曲面质量、尖端保护、刀具可达性、孔位基准和后续抛光余量之间的平衡。

加工难点	可能风险	工艺关注点
连续自由曲面	三轴刀具姿态受限，局部可能过切或残留	使用五轴刀轴控制，保持合理接触区域
狭窄叶尖	刀具刚性不足、尺寸偏小或出现崩角	缩短刀具伸出，控制余量和进给
凹凸模配合	轮廓误差累积后无法均匀合模	统一基准、分别控制型腔和型芯刀路
深腔与侧壁	刀柄干涉、振纹或排屑不畅	加工前进行刀具与夹具干涉检查
孔位和装配面	曲面合格但定位孔或安装面偏差	先建立稳定基准，再安排孔加工和精加工

为什么这类模具适合五轴加工？

五轴加工的价值不只是“可以转动两个轴”。更重要的是，刀具可以在加工过程中调整姿态，让球头刀或圆鼻刀以更合适的区域接触曲面，从而减小刀具伸出、避开干涉，并改善局部表面一致性。对于需要多角度接近的型腔，五轴还可以减少重复装夹和基准转换。

如果需要了解一般性的刀轴控制和曲面应用，可参考站内的曲面五轴加工介绍。本案例则重点放在模具型腔、型芯和配合控制。

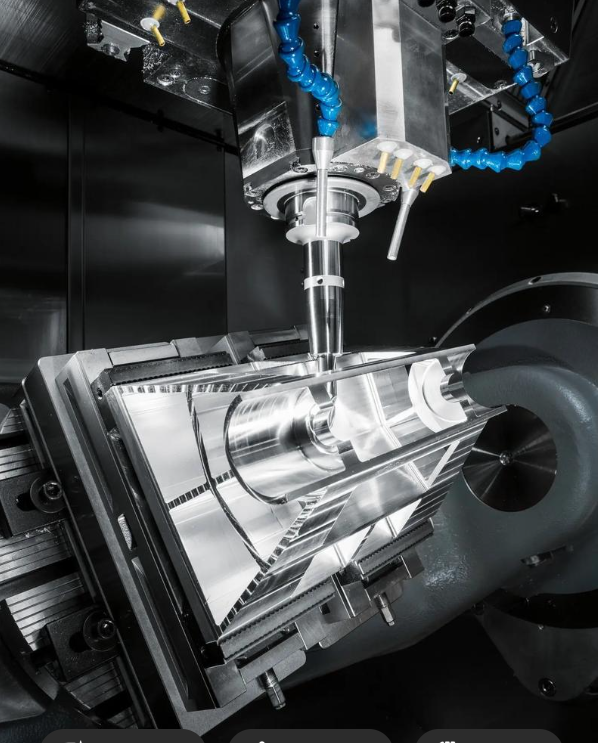

五轴加工中心通过调整刀具和工件相对姿态，提高复杂曲面的可达性。

叶形曲面模具的五轴加工流程

1. 图纸与工艺评审

确认型腔、型芯、分型面、基准、孔位、表面要求和允许的抛光余量。加工前应检查刀具可达性、夹具干涉和最小圆角，避免编程完成后才发现刀柄无法进入。

2. 建立加工基准

先加工稳定的底面和侧面，建立装夹与检测基准。对于成组模块，需要统一坐标逻辑，保证型腔、型芯和孔位在后续装配时可追溯。

3. 型腔与型芯开粗

使用刚性较好的刀具去除大部分余量，采用合理的分层或等高策略控制负载。开粗阶段应为半精和精加工保留均匀余量，避免局部余量过厚导致精加工受力不一致。

4. 半精加工

半精加工用于消除开粗台阶并统一剩余余量。对叶尖、窄槽和曲率变化大的区域，可单独规划补加工刀路，为最终精加工创造稳定条件。

5. 五轴曲面精加工

通常使用球头刀或适合曲面的刀具进行刀轴联动加工。编程时要控制刀轴变化、步距、进给和边界衔接，避免在曲率突变处形成停顿痕或局部过切。

6. 孔加工和装配特征

定位孔、螺纹孔和安装面应与既定基准关联。必要时先钻底孔，再根据图纸要求铰孔、攻丝或精镗，并保护已完成的曲面。

7. 去毛刺、抛光与清洁

精加工后去除边缘毛刺，并按表面要求进行油石或研磨抛光。抛光不是无限修整，需要控制去除量，避免叶尖和分型面被过度圆化。

8. 检测与试配

检查基准尺寸、孔位、轮廓、曲面质量和凹凸模配合。检测方法可以包括常规量具、三坐标或轮廓比对，具体取决于图纸和质量要求。

刀具和刀路选择要点

工序	常用思路	重点风险
开粗	较大直径刀具、稳定切削负载、分层去除	薄壁或尖端区域受力、深腔排屑
半精	统一余量、局部补加工	余量不均造成精加工振纹
曲面精加工	球头刀或圆鼻刀，合理刀轴和步距	刀具中心切削、干涉、接刀痕
清角	小直径刀具局部处理	刀具伸出过长、尖角过切
孔加工	钻、铰、攻丝或精镗	基准转换和已加工表面保护

如何控制曲面质量和尺寸？

控制刀具伸出与系统刚性

在满足可达性的前提下尽量缩短刀具伸出，并检查刀柄、夹具和工件是否干涉。刚性不足容易造成振纹、尺寸漂移和刀具寿命下降。

保持半精余量均匀

精加工前的余量越均匀，刀具负载越稳定。深腔、叶尖和边界区域应通过残料分析确认是否需要补加工。

保护叶尖和分型面

叶尖区域可以采用更保守的余量、步距和进给。分型面、定位面和装配边缘要在抛光阶段重点保护，避免手工处理破坏配合。

统一加工与检测基准

型腔、型芯、孔位和装配面应围绕清晰的基准体系安排。检测报告也应使用与图纸一致的基准，避免加工与测量各用一套坐标。

准备五轴模具加工询价时应提供什么？

建议提供 3D
CAD、2D
图纸、材料与热处理状态、数量、关键公差、曲面和抛光要求、分型面要求、检测方式及交期。如果凹模和凸模需要配套加工，还应说明配合关系、装配方向以及是否需要试配。

联达精密可根据零件结构评估装夹、刀具可达性和五轴加工方案。可查看模具零件铣削加工或通过联系方式提交图纸，便于工程人员进行制造可行性评估。

常见问题

叶形曲面一定要用五轴加工吗？

不一定。浅曲面、开放结构或允许多次装夹的零件可能用三轴完成。是否采用五轴，应根据刀具可达性、装夹次数、表面要求和总成本判断。

五轴加工后还需要抛光吗？

取决于模具用途和表面要求。五轴精加工可以改善曲面一致性，但镜面或特殊纹理通常仍需要受控的后处理。

没有 2D 图纸可以报价吗？

3D
模型可以用于初步评估，但关键公差、材料、表面、孔位和检测要求最好通过
2D
图纸或明确的技术说明补充。
