端面铣削是什么？工艺、刀具选择、参数与表面质量控制

端面铣削是精密 CNC 加工中最常见的平面加工方法之一。它可用于去除毛坯表层、建立后续工序所需的基准面，也可作为精加工工序改善零件的平面度与表面质量。加工铝合金、钢、不锈钢、铸铁、钛合金以及部分工程塑料时，都可能用到端面铣削。

端面铣削的结果并不只取决于主轴转速。刀具直径、刀片几何形状、主偏角、每齿进给量、切削深度、径向切宽、装夹刚性和刀具跳动都会影响加工稳定性。下面从工艺原理、常见类型、刀具选择和质量控制几个方面说明如何规划端面铣削。

什么是端面铣削？

端面铣削（Face Milling）是用旋转刀具加工平面的铣削工艺。加工时，刀具轴线通常与目标平面垂直，切削主要由刀具端面附近的切削刃完成，周边切削刃也会参与材料去除。

与主要加工侧壁、槽或轮廓的端铣不同，端面铣削的主要目标是高效获得宽阔、平坦且一致的表面。它常用于：

• 清除铸件、锻件或锯切毛坯的粗糙表层；
• 建立钻孔、开槽、轮廓加工前的基准面；
• 加工配合面、密封面和装配面；
• 在粗加工后改善平面度和表面粗糙度；
• 为后续磨削、涂装或其他表面处理准备均匀表面。

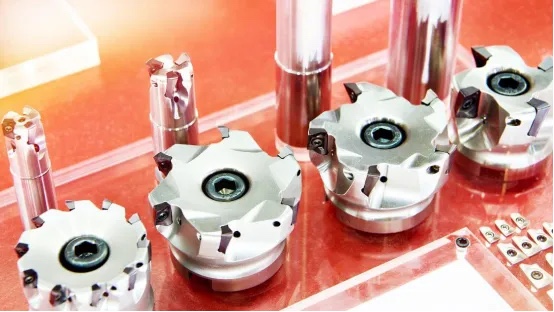

可转位端面铣刀利用多枚刀片共同切削，适合加工较宽的平面。

端面铣削如何工作？

一个稳定的端面铣削过程通常包括以下步骤。

1. 建立可靠装夹

工件需要被充分支撑并牢固定位。装夹力不足会引起振动和位移，装夹力过大则可能使薄壁件或薄板变形。加工前还应确认夹具不会与刀具、刀柄或排屑路径发生干涉。

2. 根据零件和机床选择刀具

刀具直径、齿数、主偏角和刀片材质应与工件宽度、材料、机床功率、主轴刚性和表面要求相匹配。开阔平面通常适合可转位端面铣刀；靠近侧壁的区域可能需要接近 90° 的刀具；较小表面或局部区域也可使用立铣刀。

3. 设定刀路和切削参数

CNC 程序控制刀具的进刀、切削、退刀以及各道次之间的搭接。粗加工通常优先考虑稳定的材料去除率，精加工则更关注刀具跳动、每齿进给量、切削深度和表面纹理。

4. 控制切屑和热量

切屑若停留在已加工表面上，可能被再次切削并划伤零件。冷却液、气流或其他排屑方式应根据材料、刀片材质和刀具供应商建议选择；并非所有材料和刀具都适合相同的冷却策略。

5. 检查加工结果

完成加工后，应按图纸要求检查尺寸、平面度、平行度和表面粗糙度。若零件还要进行阳极氧化、涂装、磨削或装配，还需确认后续工序是否要求预留余量或保护关键表面。

常见的端面铣削类型

端面铣削可根据刀具主偏角、切削深度和加工目标分为以下几类。

类型	常见刀具特征	主要用途	关键考虑
通用端面铣削	通常采用 30°–60° 主偏角，40°–45° 较常见	粗加工、半精加工和建立基准面	在切削力、切深和表面质量之间取得平衡
接近 90° 的端面铣削	刀具可在靠近直壁处加工	平面与肩部邻接、夹具附近或干涉受限区域	径向切削力较大，需要足够刚性
高进给铣削	通常采用约 10°–30° 的小主偏角和较浅切深	以较高工作台进给进行粗加工	必须依据有效切屑厚度和刀具数据设定进给，不能直接套用固定数值
重载端面铣削	强壮刀片、较大切深和稳定刀体	大型铸件、锻件或高材料去除率粗加工	需要足够的机床功率、刚性和可靠排屑
精加工端面铣削	精加工刀片、修光刃或可调刀体	改善平面度、纹理和表面粗糙度	重点控制轴向跳动、刀片安装和每齿进给量

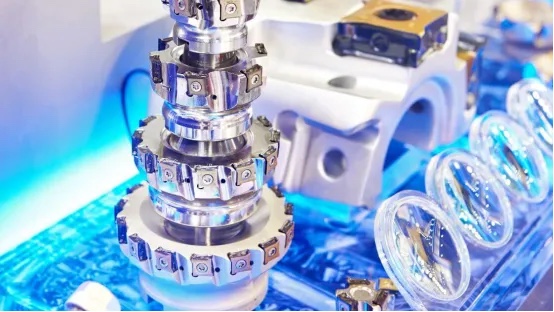

不同端面铣刀适用于通用加工、高进给、重载切削或精加工等不同目标。

如何选择端面铣刀？

可转位端面铣刀

可转位端面铣刀在刀体上安装多枚可更换刀片，是 CNC 加工中常用的选择。刀片磨损后可单独转位或更换，适合从原型到批量生产的多种场景。选择时应确认刀片牌号、槽型、主偏角、齿距和最大允许切深。

带修光刃的精加工刀具

修光刃刀片可扩大与已加工表面的接触区域，在刀具跳动和进给设置合理时改善表面纹理。但修光刃并不能弥补主轴状态不良、刀片安装不一致或工件振动。

立铣刀和方肩铣刀

当平面较小、需要同时加工肩部，或刀具必须靠近侧壁时，立铣刀或接近 90° 的方肩铣刀更灵活。与大直径端面铣刀相比，它们通常需要更多道次才能覆盖宽表面。

飞刀

飞刀以单切削刃加工平面，常见于手动设备、维修或低数量加工。它可以形成均匀的刀纹，但材料去除效率通常低于多齿端面铣刀，对刀具平衡和操作安全也有更高要求。

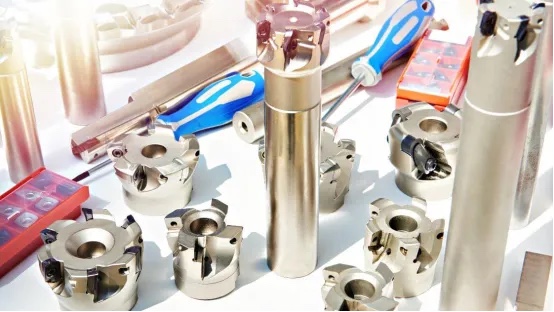

刀体直径、齿距、刀片几何形状和刀具悬伸量都应与机床及零件条件匹配。

端面铣削的关键参数

切削速度与主轴转速

切削速度应依据材料、刀片牌号、刀具直径和刀具供应商的数据确定。公制条件下，可按下式估算主轴转速：

n = 1000 × Vc ÷ (π × D)

其中 n 为转速（r/min）、Vc 为切削速度（m/min）、D 为刀具直径（mm）。

每齿进给量与工作台进给

每齿进给量决定每个切削刃承担的切屑负荷。工作台进给可按下式估算：

Vf = fz × z × n

其中 fz 为每齿进给量、z 为有效齿数、n 为主轴转速。进给过低可能造成摩擦，过高则可能导致崩刃、振动或表面质量下降。

轴向切深与径向切宽

轴向切深影响单次去除的材料厚度，径向切宽影响刀具与工件的接触范围。二者应结合机床功率、刀具悬伸、装夹刚性和刀片能力设定。精加工通常采用较小切深并保留稳定、均匀的余量。

主偏角

主偏角会改变切削力方向和有效切屑厚度。较小主偏角可产生切屑减薄效应，适合浅切深和高工作台进给；接近 90° 的刀具便于靠近侧壁加工，但会产生更大的径向力。

刀具位置与刀路

刀具中心相对于工件的位置会影响进刀、退刀、切削力方向和表面刀纹。应避免不稳定的突然切入，并尽量保持平顺的刀具接合。具体偏置和走刀方式需根据刀具直径、工件宽度和刀具厂商建议确定。

刀片安装一致性和刀体跳动会直接影响多齿端面铣削的表面质量。

端面铣削与端铣有什么区别？

对比项	端面铣削	端铣
主要目标	加工宽阔平面并建立基准	加工侧壁、槽、型腔、肩部和轮廓
刀具轴线	通常与目标平面垂直	可按轮廓和特征方向布置
主要切削区域	刀具端面附近的切削刃，周边刃也参与	以周边刃为主，端刃可参与切削
常用刀具	可转位端面铣刀、壳式铣刀、精加工铣刀	平底、球头、圆鼻或方肩立铣刀
典型应用	毛坯找平、基准面、装配面和大平面精加工	开槽、侧壁、型腔、轮廓和复杂三维表面

两种工艺经常在同一个零件上配合使用：先通过端面铣削建立稳定基准，再进行钻孔、开槽、轮廓或型腔加工。

不同材料的加工要点

• 铝合金： 通常可采用较高切削速度，但要防止积屑瘤、粘刀和切屑划伤表面。锋利刀片、充分排屑和稳定装夹很重要。
• 碳钢与合金钢： 应根据硬度、热处理状态和刀片牌号设定参数，避免过大的刀具悬伸和不稳定切入。
• 不锈钢： 容易加工硬化并产生热量，应避免刀片在表面摩擦，保持稳定切屑负荷并使用适合的刀片几何形状。
• 铸铁： 表层氧化皮和夹杂物可能造成冲击与磨粒磨损。刀片韧性、刀路和粉尘或切屑控制需要单独考虑。
• 钛合金和高温合金： 导热性较低、切削区温度高，对刚性、刀片牌号、接合方式和切削数据更敏感。
• 工程塑料与复合材料： 应使用锋利刀具并控制热量；薄板和层压材料还需加强支撑，以减少变形、毛刺或分层。

参数必须根据实际材料牌号、刀具系统、机床状态和零件结构验证，不应直接照搬其他项目的转速和进给值。

如何改善端面铣削的表面质量？

1. 缩短刀具悬伸并提高系统刚性。 检查主轴、刀柄、刀体、夹具和工件是否存在松动或振动。
2. 清洁刀片座并控制轴向跳动。 刀片下方的切屑、毛刺或安装高度差会让某一刀片承担过多切削负荷。
3. 为精加工保留均匀余量。 不均匀的余量会导致切削力波动，影响平面度和表面纹理。
4. 选择合适的刀片和齿距。 锋利几何形状适合低切削力需求，强壮切削刃适合重载或断续切削；有效齿数还必须与机床功率和排屑能力匹配。
5. 避免重复切削切屑。 让切屑及时离开已加工表面，尤其是铝合金和对外观敏感的零件。
6. 把粗加工与精加工目标分开。 同一组参数很难同时获得最高材料去除率和最佳表面质量。
7. 按图纸进行测量。 表面看起来光亮并不等于平面度、平行度或粗糙度已经合格。

如何装夹大型或薄型工件？

大型板件和薄壁零件容易在装夹或切削力作用下变形。可根据零件结构采用真空吸盘、软爪、低轮廓夹具、牺牲板、垫块或桥式支撑，使支撑尽量靠近切削区域。

装夹时应采用均匀且可重复的夹紧力，并在松夹后复查关键尺寸。加工策略上可使用较轻切深、平顺进刀和分阶段去除材料，以降低残余应力释放和局部翘曲的风险。

端面铣削的典型应用

在五轴 CNC 加工产品与精密零件中，端面铣削常用于汽车零件、航空航天结构件、模具、机械底座、夹具和壳体。例如，发动机缸体、气缸盖、模具坯料和装配底板都可能需要通过端面铣削获得基准面、密封面或安装面。

端面铣削常用于在钻孔、开槽或轮廓加工前建立平整基准。

询价前应提供哪些信息？

如需咨询端面铣削或精密 CNC 加工，建议提供：

• 3D CAD 文件和带关键尺寸、公差及基准的 2D 图纸；
• 材料牌号、热处理状态和毛坯形式；
• 数量、目标交期和批次要求；
• 需要端面铣削的表面及其平面度、平行度和粗糙度要求；
• 外观面、密封面、配合面以及不得出现夹痕的区域；
• 后续阳极氧化、涂装、磨削、装配或检验要求。

资料越完整，供应商越容易判断装夹方式、加工余量、刀具策略和检验方案，并给出更可靠的报价与交期。

常见问题

端面铣削能代替磨削吗？

不一定。端面铣削可以获得良好的平面和表面质量，但当图纸要求非常严格的平面度、平行度或表面粗糙度时，仍可能需要磨削、研磨或其他精加工。最终应以图纸和实际工艺能力为准。

端面铣刀直径必须大于工件宽度吗？

不必须。较大刀具可能用较少道次覆盖表面，但也会提高对主轴功率、刚性和干涉空间的要求。较小刀具可以通过多道搭接加工宽表面。刀具直径应结合工件宽度、机床能力、刀路和表面要求选择。

端面铣削应使用顺铣还是逆铣？

现代 CNC 设备通常优先采用顺铣，因为它在合适的机床和刀具条件下可获得稳定切削和较好表面。但对于有间隙的手动设备、表层状态不稳定的毛坯或特殊接合条件，需要由工艺人员评估。不能脱离机床状态和工件条件简单套用。

为什么端面铣削后会出现刀纹或台阶？

常见原因包括刀具轴向跳动、刀片安装高度不一致、主轴与工作台几何误差、工件或刀具振动、刀路搭接不合理以及切屑重复切削。应先检查机械状态和刀片安装，再调整参数。

结论

端面铣削看似是基础平面加工，但稳定结果来自刀具、参数、装夹、刀路和检验的共同控制。通用端面铣削、高进给、重载切削和精加工各有不同目标，不能只靠提高转速或进给来追求效率。

如果需要为定制零件规划端面铣削或完整 CNC 铣削工艺，可联系联达精密，并提供 3D CAD、2D 图纸、材料、数量、关键公差、表面要求和目标交期。完整资料有助于工程团队评估可制造性、加工方案和检验要求。
