滚花加工是什么？类型、工艺、图纸标注与常见问题

滚花加工常用于旋钮、手柄、紧固件、量具和轴类零件。它能在圆柱或圆锥表面形成规则纹路，用于增强握持、防转配合或改善外观。看起来只是“压一道花纹”，实际却涉及纹型、节距、材料、毛坯直径、刀具位置和机床刚性；任何一项没有在图纸或工艺中说明，都可能造成乱纹、重影、尺寸超差或表面撕裂。

本文结合精密
CNC
加工中的常见做法，说明滚花类型、加工方式、设计标注和质量控制要点，帮助设计人员与采购人员更准确地准备询价资料。

什么是滚花加工？

滚花（Knurling）是在工件表面形成规则直纹、斜纹或交叉纹路的加工方法。常见工艺可分为成形滚花和切削滚花：成形滚花依靠滚花轮挤压材料，使表层发生塑性变形；切削滚花则用刀具切出纹路并产生切屑。两者对机床负载、材料适应性、表面状态和尺寸变化的影响不同。

滚花的主要作用包括增加手指或手套的摩擦力、为旋钮和手柄提供触感、改善压配或嵌件的抗转能力，以及形成装饰纹理。若滚花区域还承担精密装配功能，设计时必须把滚花后的外径和配合要求一起考虑。

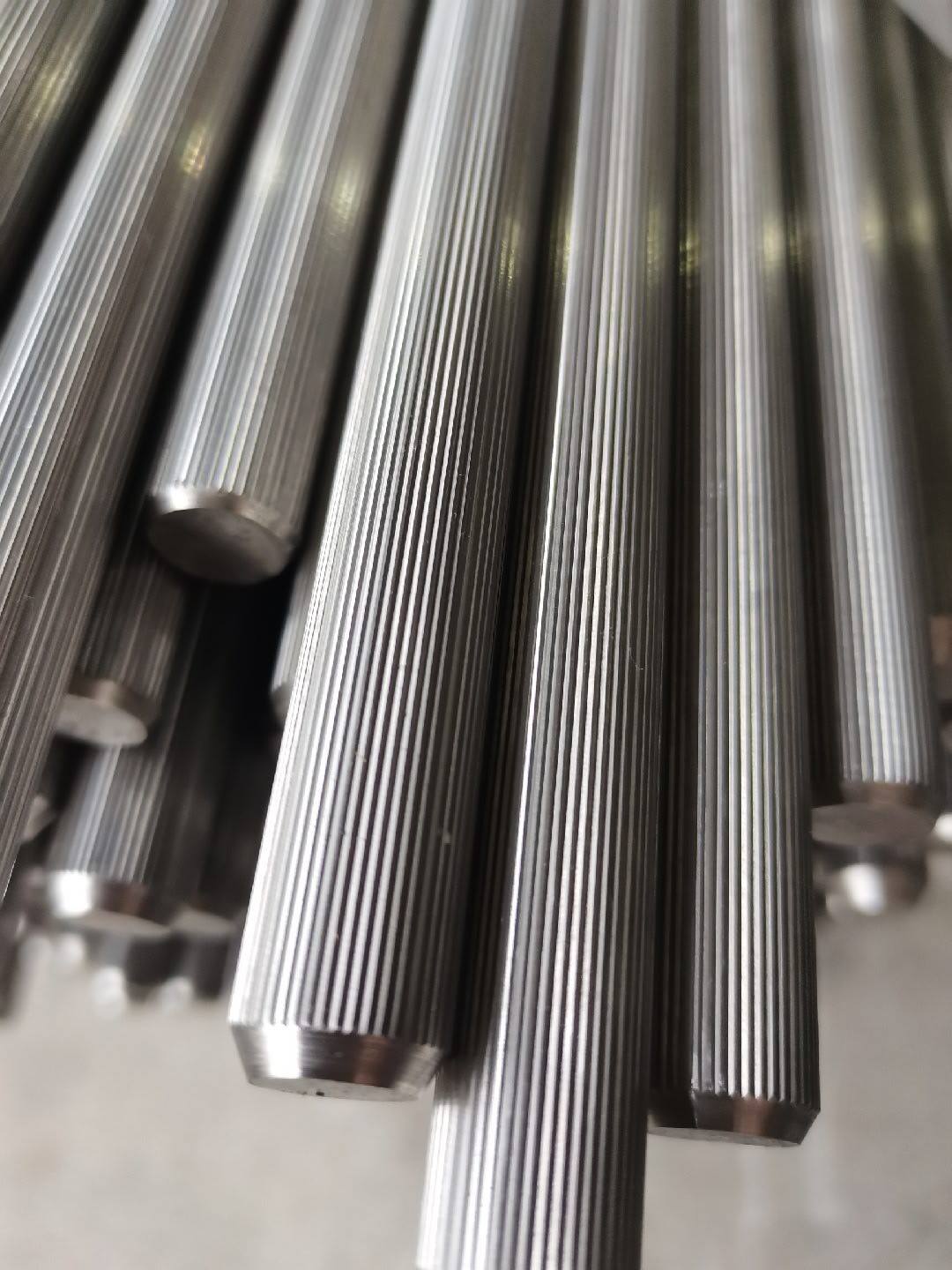

直纹滚花轴类零件：纹路方向与零件轴线平行。

常见滚花类型

类型	纹路方向	特点	常见用途
直纹滚花	与轴线平行	外观简洁，便于握持，也可用于部分防转结构	调节旋钮、仪表按钮、轴套
斜纹滚花	与轴线成一定角度	具有方向性，触感和视觉效果明显	工具握把、外观件、定制旋钮
网纹 / 菱形滚花	左右斜纹交叉	握持方向更均衡，是常见防滑纹型	量具、手柄、螺母和精密旋钮

除纹型外，图纸还应明确节距、模数或每英寸齿数（TPI）。粗纹更突出，细纹更适合小直径或外观精细的零件，但最终选择必须与零件直径、材料和滚花轮规格匹配。

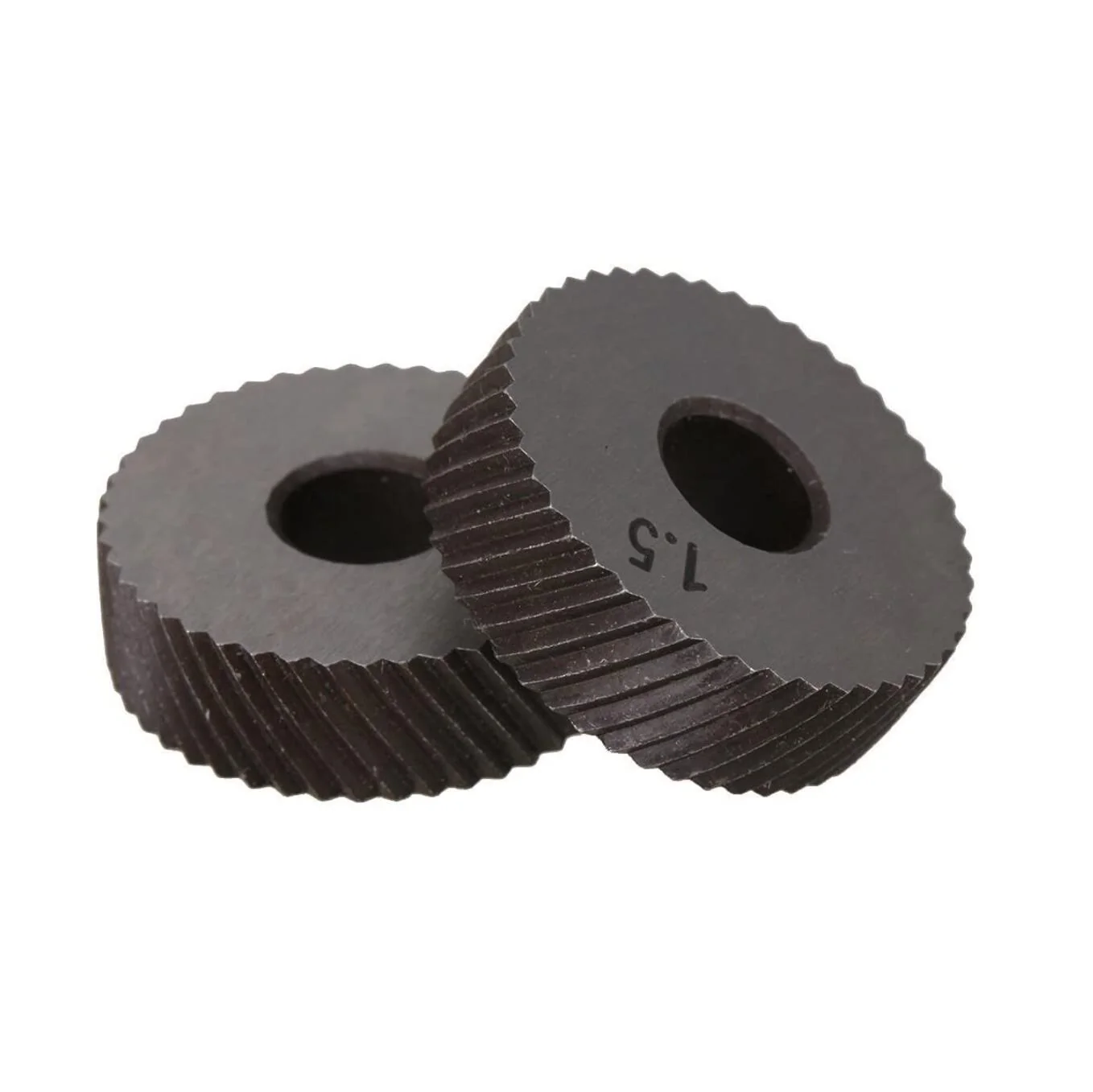

滚花轮示例。滚花轮的齿形、节距和方向必须与目标纹路相匹配。

成形滚花和切削滚花有什么区别？

比较项目	成形滚花	切削滚花
成形原理	滚花轮挤压材料，不以去除材料为主	刀具切出纹路并产生切屑
直径影响	材料被挤起，成品外径通常会增加	直径变化更容易通过切削深度控制
机床负载	径向力较大，对装夹和机床刚性要求高	作用力通常较小，更适合部分薄壁或难变形材料
材料适应性	更适合具有良好塑性的材料	可扩展到较硬材料和更精细的纹路需求
表面特点	表层被压实，通常无切屑	有切屑，需要控制排屑、刀具锋利度和毛刺

具体工艺不能只按材料名称决定，还要结合壁厚、长径比、肩部位置、表面要求、批量和设备条件评估。

径向滚花和轴向滚花

径向滚花（Plunge
Knurling）

滚花轮从径向压入工件，在较短区域一次形成纹路。它适合滚花长度较短、工件刚性较好的零件，加工节拍通常较短。

轴向滚花（Feed /
Traverse Knurling）

滚花轮在接触工件后沿轴向进给，适合较长的滚花区域。对于细长轴，需要控制支撑、进给和刀具中心高，防止工件让刀或纹路深浅不一。

滚花图纸应该标注什么？

一份可制造的滚花图纸，至少应说明以下信息。

纹型与方向

明确直纹、左斜纹、右斜纹或网纹，并注明适用标准或客户自定义要求。

节距、模数或 TPI

不要只写“粗纹”或“细纹”；需要给出可与刀具规格对应的参数。

滚花区域

标注起止位置、有效长度、与肩部或端面的距离，以及是否允许不完整齿。

成品外径

说明滚花后检验的最大、最小直径。成形滚花会因材料位移增加外径，增加量与节距、齿深、材料和工艺有关，不能统一按某个固定数值处理。

表面与边缘要求

如有外观等级、去毛刺、倒角或手感要求，应在图纸中写明。

关键功能

若纹路用于压配、防转或扭矩传递，应提供配合件信息和功能要求，而不只是外观图片。

哪些材料适合滚花？

低碳钢、不锈钢、铝合金、黄铜等材料都可能进行滚花，但不同牌号的塑性、硬度和加工硬化倾向不同。成形滚花通常更偏好可塑性良好的材料；高硬度、薄壁或脆性材料需要评估切削滚花或其他替代纹理工艺。塑料零件还要考虑回弹、开裂和毛刺。

材料状态同样重要。例如热处理后的硬度、表面涂层、壁厚和滚花位置都会影响刀具寿命与纹路完整性。报价时应提供完整材料牌号和热处理状态。

滚花加工常见问题及原因

问题	常见原因	改善方向
重影或乱纹	工件周长与滚花轮节距不匹配、初始压入不足、打滑	校核刀具节距与工件直径，稳定起始压入并检查装夹
纹路一侧深、一侧浅	刀具中心高偏差、工件跳动、长轴让刀	校正中心高，控制跳动并增加合理支撑
表面撕裂或掉块	材料塑性不足、压力过大、刀具磨损或润滑不合适	重新评估工艺类型、压力、刀具状态和切削液
肩部附近纹路不完整	刀具没有足够越程空间或结构干涉	预留退刀槽、倒角或必要的工艺空间
成品外径超差	未把材料位移计入毛坯直径，齿深控制不稳定	依据滚花轮数据和试切结果确定毛坯直径及检验方法

CNC 滚花的一般工艺流程

1. 审核图纸

确认纹型、节距、长度、成品直径、材料和功能要求。

2. 选择刀具与工艺

根据材料、壁厚、零件刚性和表面要求选择成形或切削滚花，并匹配滚花轮。

3. 准备毛坯

车削滚花区域，处理必要的倒角、退刀槽和基准面。

4. 校正装夹

控制工件跳动、刀具中心高和支撑方式，减少长轴弯曲。

5. 试切并调整

首件检查纹路是否完整、是否重影，以及成品外径和有效长度是否符合要求。

6. 批量加工与检验

稳定进给、压力、润滑和刀具状态，按图纸要求检验尺寸与外观。

滚花零件如何询价？

为了减少反复确认，建议同时提供
3D
CAD、2D
图纸、材料牌号、数量、滚花纹型与节距、滚花后外径公差、表面要求和配合用途。若目前只有样件或照片，也可以提供关键尺寸和使用场景，由工程人员先评估可制造性。

联达精密可结合零件结构评估
CNC
车削、铣削与滚花工艺。如需确认纹型、尺寸或批量方案，请通过联系方式提交图纸和要求。也可以查看精密零件加工产品了解更多加工应用。

滚花加工常见问题

滚花会让零件直径变大吗？

成形滚花通常会让外径增加，因为材料被挤压并向齿顶方向位移。具体增加量取决于节距、齿形、压入深度、材料和刀具，应该依据刀具制造商的数据和首件试切确定，不能统一套用固定补偿值。

滚花是切削还是挤压？

两种工艺都存在。成形滚花以挤压为主，切削滚花则去除材料。应根据零件结构、材料和质量要求选择。

网纹滚花为什么会出现重影？

常见原因包括工件直径与滚花轮节距匹配不佳、起始压力不足、刀具中心高或装夹跳动问题。首件试切和稳定的刀具安装非常重要。
